Stacje oczyszczania wody

W fabryce VW z siedzibą w Wolfsburgu zostały oprogramowane i uruchomione trzy stacje oczyszczania wody wykorzystywanej podczas malowania karoserii na liniach Fueller, BC, CC. Sterowanie zostało oparte o sterownik Siemens S7-300 wykorzystujący dedykowane moduły bezpieczeństwa. Ponieważ system składał się z dwóch kilkupolowych szaf sterujących, umieszczonych na różnych kondygnacjach hali do komunikacji wykorzystano sieć Profinet (z wykorzystaniem modułów światłowodowych).

Wizualizacja procesu oparta została o system SCADA Wonderware Intouch z wykorzystaniem bazy danych do archiwizacji parametrów oraz alarmów instalacji. Aplikacja umożliwiała nie tylko wizualizację i parametryzację procesu, ale również sterowanie poszczególnymi elementami wykonawczymi (pompy, zawory, klapy).

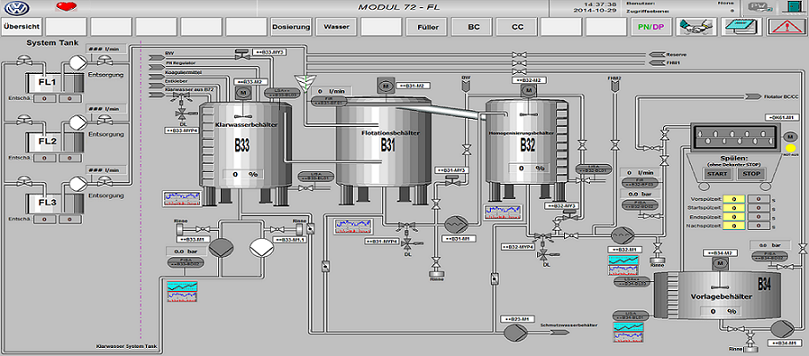

Przykładowy ekran aplikacji SCADA został pokazany poniżej.

Główne częsci projektu to:

• oprogramowanie sterownika PLC Siemens S7-300, CPU 319F-3 PN/DP
• wykonanie wizualizacji z wykorzystaniem oprogramowania Wonderware Intouch 11.0
• uruchomienie sieci Profinet oraz modułów bezpieczeństwa
• uruchomienie kilkunastu regulatorów programowych (ciśnienia, poziomu, przepływu)
• parametryzacja i uruchomienie falowników firmy SEW

Jednocześnie z wymianą stacji oczyszczania wody wymienione zostały wanny do przechowywania oraz pompowania wody do kabin lakierniczych. System dotychczasowy złożony był z dwóch wanien lakierniczych i obsługujących każdą wannę dwóch pomp. Nowy system to jedna (znacznie większa) wanna lakiernicza oraz cztery nowoczesne pompy. Wymiana mechaniczna pociągnęła za sobą konieczność wymiany oprzyrządowania szaf (nowe zabezpieczenia, falowniki, itp.) oraz modyfikacje oprogramowania i wizualizacji.

Była to już druga faza procesu wymiany wanien lakierniczych, podczas której wymienione zostały 3 systemy wanien dołączając do 2 systemów, które zrealizowaliśmy wcześniej. Kolejne fazy tego projektu będziemy realizować zgodnie z założonym harmonogramem.

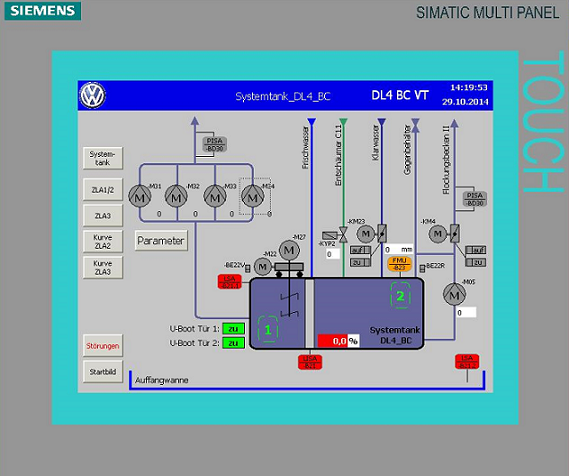

Przykładowy ekran aplikacji panela został pokazany poniżej.

W skład projektu weszły:

• modyfikacja oprogramowanie sterownika PLC Siemens S7-300, CPU 319F-3 PN/DP
• modyfikacja wizualizacji opartej na oprogramowaniu WinCC Flexible 2008 SP3
• modyfikacja sieci Profinet
• parametryzacja i uruchomienie falowników firmy SEW
