System monitoringu pracy kotwiarki RoofMaster 1.7 MS

Aplikacja została wykonana z wykorzystaniem produktów firmy ifm: panel CR1081, modułów rozproszonych I/O CR2033. Komunikacja pomiędzy tymi urządzeniami jak również silnikiem wysokoprężnym, odbywa się po sieci CAN. Do wykonania aplikacji użyto oprogramowania CodeSys 2.3.

Zastosowanie czujników oraz komunikacji z silnikiem pozwala operatorowi na zaawansowaną diagnostykę kotwiarki RoofMaster 1.7 MS

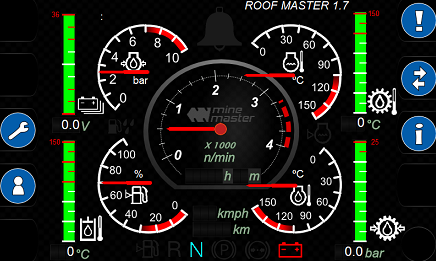

Ekran główny aplikacji to graficzne przedstawienie wielu istotnych informacji w formie wskaźników, wykresów słupkowych lub grafik.

Projekt w pewnym stopniu przypomina tablice rozdzielcze spotykane w samochodach osobowych. Diagnostyka maszyny jest jednak bardzo zaawansowana. W aplikacji występuje około 100 alarmów dotyczących pracy silnika oraz samej maszyny.

Informacje dla operatora wyświetlane są na poszczególnych ekranach aplikacji (ekran główny, lista alarmowa, statystyka zmianowa). Dodatkowo informacje są logowane do plików i prezentowane w postaci raportów.

• całkowity maszyny
• zmianowy miesięczny
• pracy maszyny (pomiary zmiennych z odstępem minutowym)
• alarmy

Wszystkie raporty mogą być pobierane z panelu wykorzystując złącze USB, na podobnych zasadach jak w aplikacji FaceMaster 1.7 DMS

Dzięki zastosowaniu rozwiązań do zastosowań mobilnych, właściciel maszyny posiada ogromną ilość danych mówiących o zdarzeniach występujących podczas pracy, wartościach poszczególnych pomiarów oraz ilości i jakości wykonanej pracy.
